Ремонт и модернизация станка 3283 координатно-шлифовального, 2017 г.

координатно шлифовальный станок hauser

Разработка системы управления станком 3283 на базе логического контроллера и операторской панели. Замена шкафа управления. Установка преобразователей линейных перемещений.

Координатно-шлифовальный станок особо высокой точности 3283 предназначен для окончательной обработки отверстий в кондукторах, матрицах, прессформах, приспособлениях и других высокоточных деталях, изготовленных из термически обработанных сталей и твердых сплавов, с межосевыми расстояниями заданными с особо высокой точностью.

Специалистами ООО «ИнноСтан» выполнены ремонт и модернизация координатно-шлифовального станка 3283.

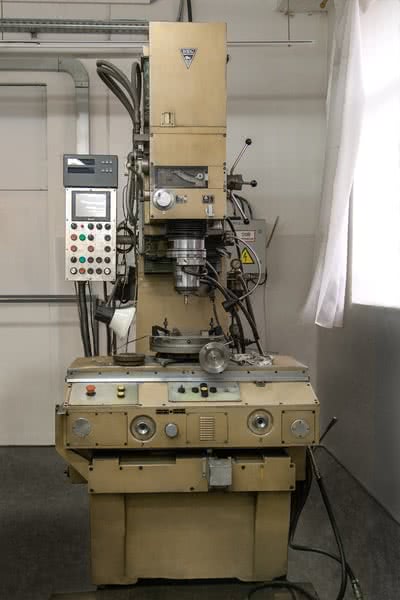

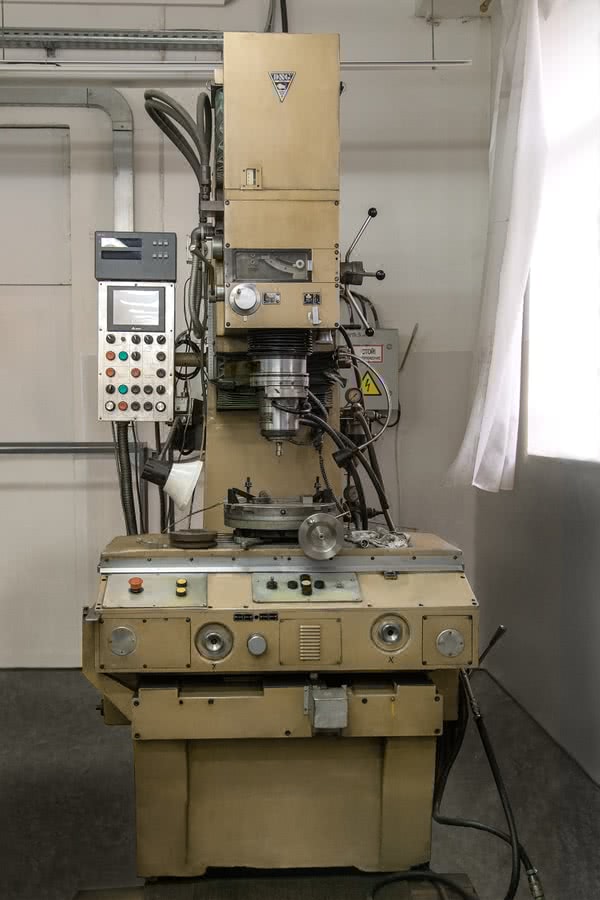

Станок 3283 после модернизации

координатно шлифовальный станок hauser

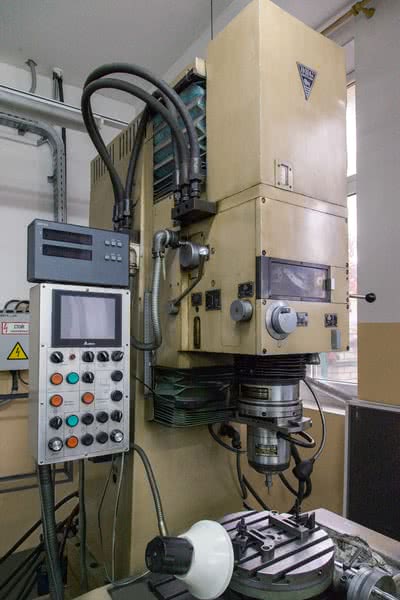

Капитальный ремонт и модернизация координатно-шлифовального станка 3283
координатно шлифовальный станок купить
На панель пульта управления установлена интеллектуальная операторская панель.
координатно шлифовальный hauser

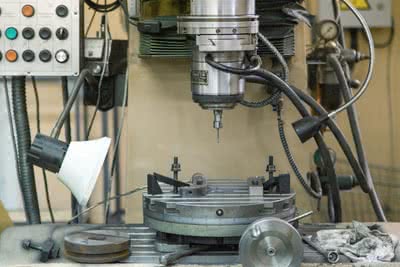

Рабочая зона координатно-шлифовального станка 3283
5 координатный шлифовальный станок

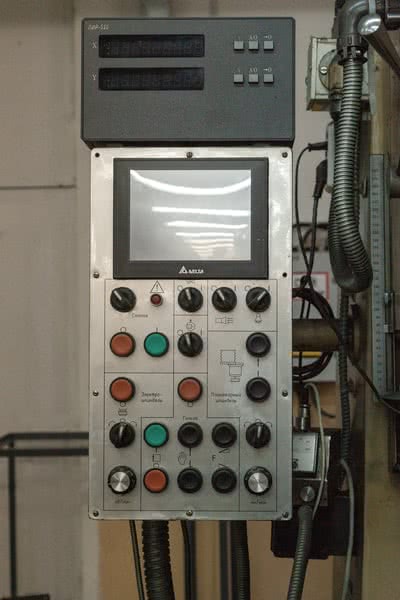

Новая панель пульта управления координатно-шлифовального станка 3283
ремонт шпинделя шлифовального станка

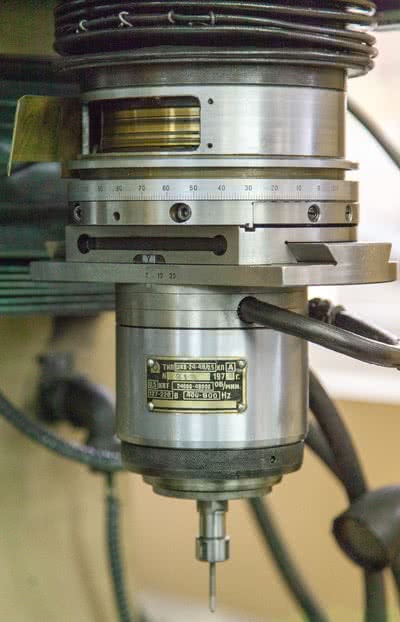

Высокоскоростной шлифовальный шпиндель

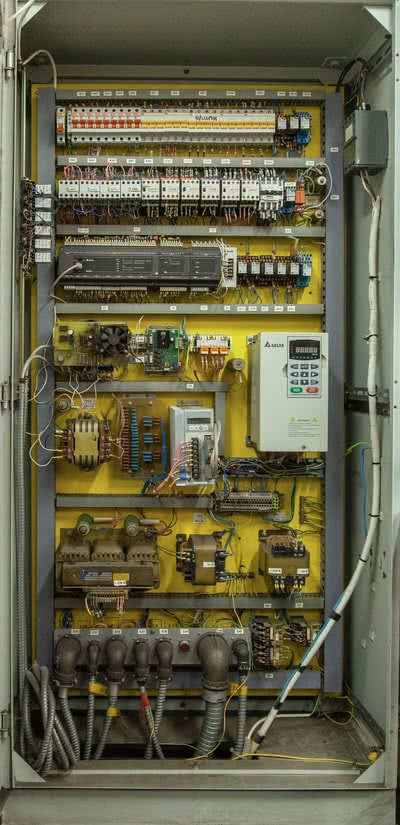

Шкаф управления координатно-шлифовальным станком 3283
Новый шкаф управления станком 3283 с установленными логическим контроллером, приводом подач и частотным преобразователем.
Замена приводов станков

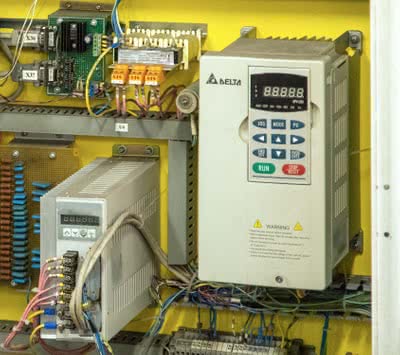

Частотный привод электрошпинделя и сервопривод перемещения планетарного шпинделя.
шлифовальные станки купить россия

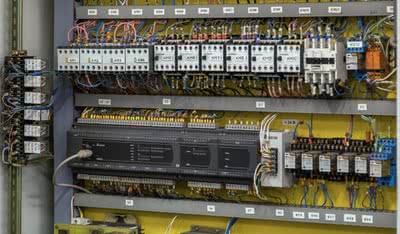

Контроллер системы управления интегрирован с новой электроавтоматикой и приводами.
электрооборудование станков чпу

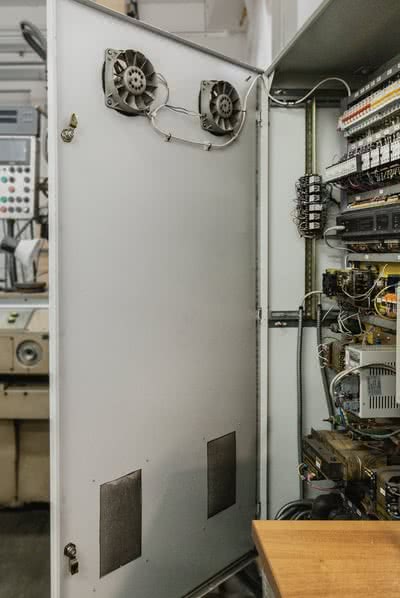

Шкаф управления станка 3283 заменен на новый
гидростанции для станков

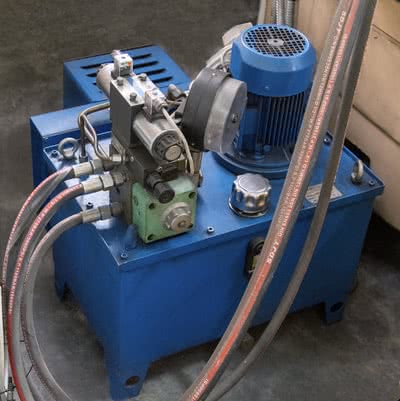

Гидростанция станка 3283 после ремонта

Ремонт и модернизация станка 3283 координатно-шлифовального, 2017 г.

Разработка системы управления станком 3283 на базе логического контроллера и операторской панели. Замена шкафа управления. Установка преобразователей линейных перемещений.

Координатно-шлифовальный станок особо высокой точности 3283 предназначен для окончательной обработки отверстий в кондукторах, матрицах, прессформах, приспособлениях и других высокоточных деталях, изготовленных из термически обработанных сталей и твердых сплавов, с межосевыми расстояниями заданными с особо высокой точностью.

На станке 3283 выполняется шлифовка конических отверстий, плоскостей, пазов и различных сложных профилей, ограниченных плоскостями и дугами окружностей. Допускается обработка деталей, изготовленных из незакаленной стали, чугуна и неметаллических материалов.

Специалистами ООО «ИнноСтан» выполнены ремонт и модернизация координатно-шлифовального станка 3283.

Работа проводилась на объекте Заказчика и включала в себя:

  • Замену электропривода электрошпинделя на современный двухдиапазонный преобразователь частоты для управления высокоскоростным электрошпинделем в диапазонах 24 000 — 48 000 об/мин и 48 000 — 96 000 об/мин.

  • Установку сервопривода перемещения планетарного шпинделя.

  • Установку приводов точного позиционирования стола и салазок с операторской панели в ручном режиме с точностью до 1 мкм.

  • Монтаж преобразователей линейных перемещений на оси перемещения стола.

  • Установку контроллера с интеллектуальной операторской панелью.

  • Полную замену электроавтоматики станка на новую.

  • Замену шкафа управления на новый.

  • Изготовление и монтаж панели пульта управления.

  • Разработку и внедрение новой системы управления на базе программируемого логического контроллера и операторской панели.

  • Разработку программы автоматического выполнения заданного числа проходов с фиксированной величиной подачи между проходами.

  • Разработку программы автоматического возврата всех механизмов в исходное положение для обработки следующей детали.

  • Разработку программы автоматической диагностики неисправностей и вывода диагностических сообщений на операторскую панель.

Станок 3283 после модернизации
