Ремонт и модернизация станка 65А60 фрезерного, 2019 г.

Установка сервоприводов подач и частотного привода главного движения. Установка контроллера с операторской панелью. Ремонт ШВП.

Специалистами ООО «ИнноСтан» проведены капитальный ремонт электрического, механического и гидравлического оборудования станка 65А60Ф1−11 с модернизацией системы управления.

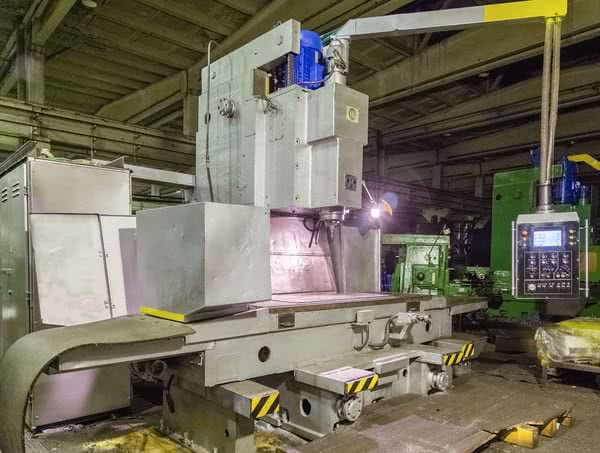

Фрезерный станок 65А60Ф1−11 после модернизации и ремонта

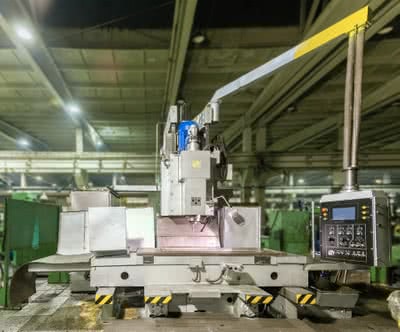

65а60 схема сборки — Станок 65А60Ф1-11 после капитального ремонта и модернизации

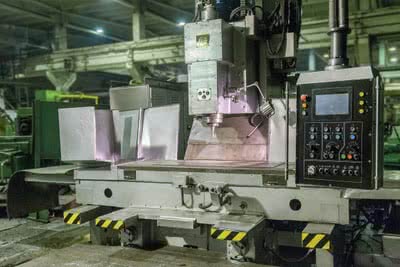

возможность модернизации станков 65 a90 — Рабочая зона станка 65А60Ф1-11 после капитального ремонта

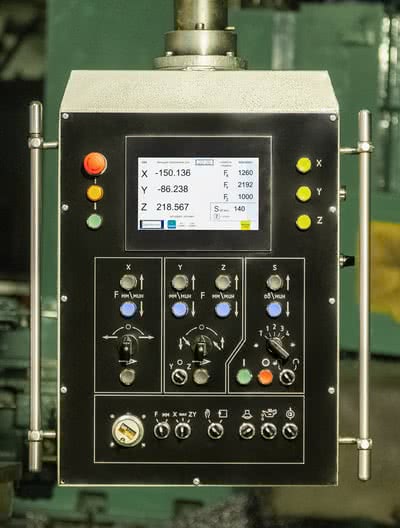

Операторская панель с индикацией текущего положения — Новая панель пульта управления

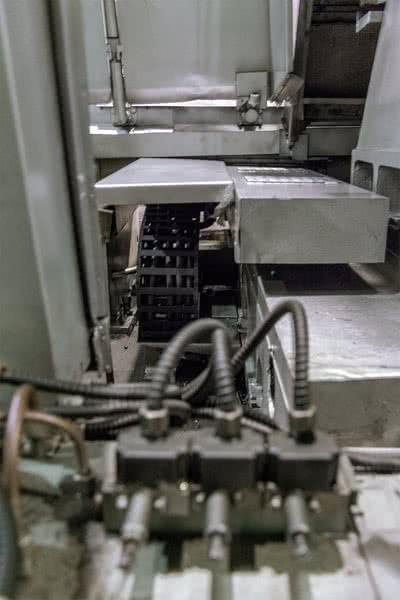

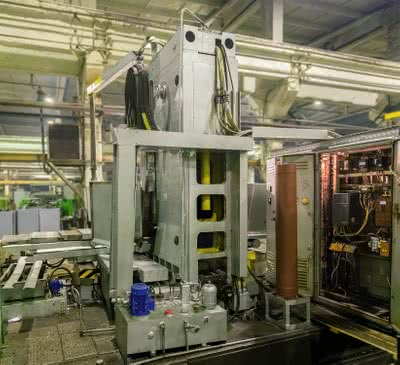

станок фрезерный 65а60ф1 — Гидрооборудование станка 65А60Ф1-11 после капитального ремонта и модернизации

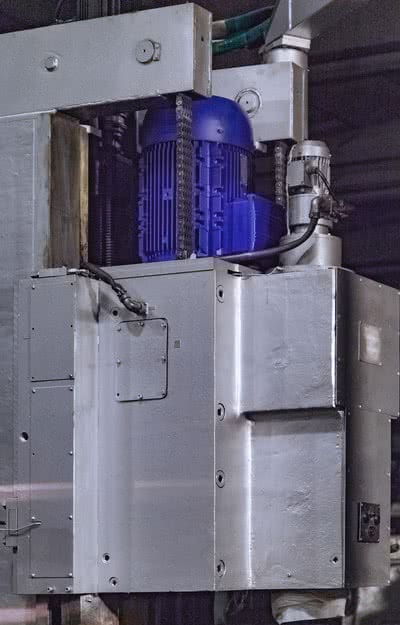

65а60ф1 теория — Новый асинхронный электродвигатель главного движения

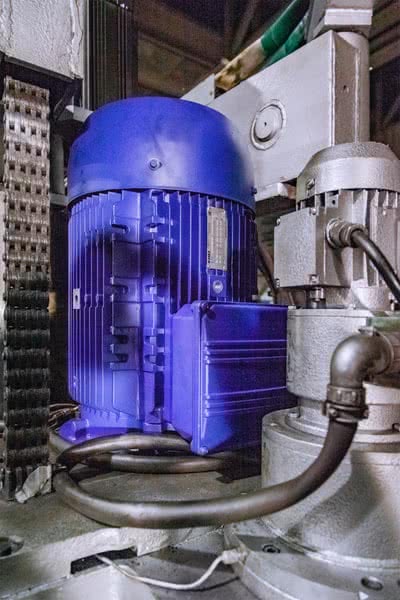

Частотное управление приводом — Асинхронный электродвигатель главного движения

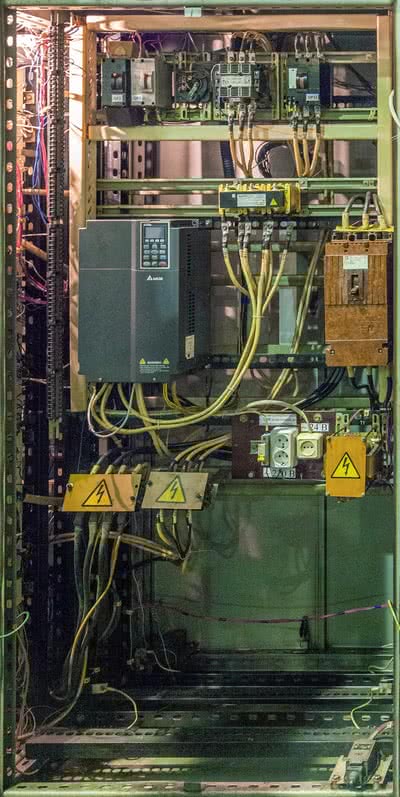

привод частотный преобразователь — Частотный преобразователь привода главного движения

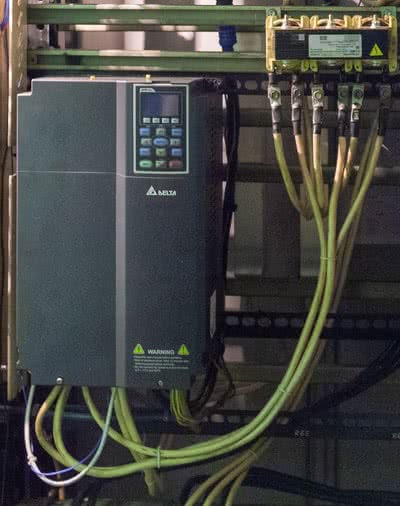

65а60ф3 — Частотный преобразователь привода главного движения

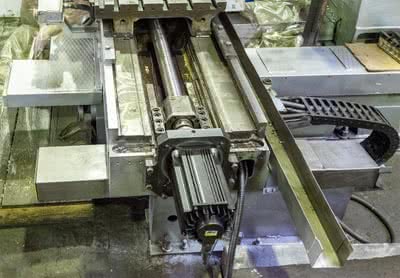

Серводвигатель стола — Высокопроизводительный серводвигатель на оси продольного перемещения стола

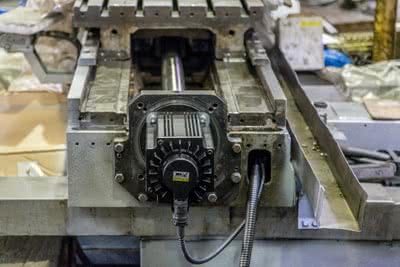

65а60ф4 11 — Серводвигатель продольного перемещения стола

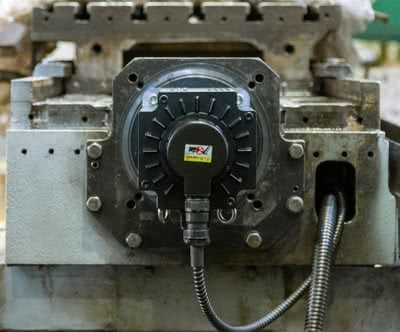

Замена приводов постоянного тока на серводвигатели — Серводвигатель продольного перемещения стола

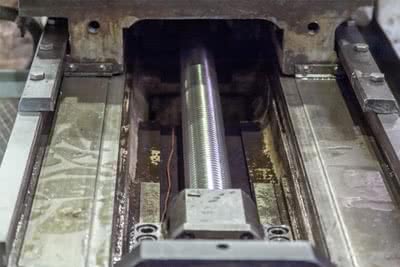

Ремонт гаек и винтов шарико-винтовых передач, замена шариков — ШВП продольной подачи станка после ремонта. На внутренней поверхности вкладыша гайки была восстановлена канавка для шариков

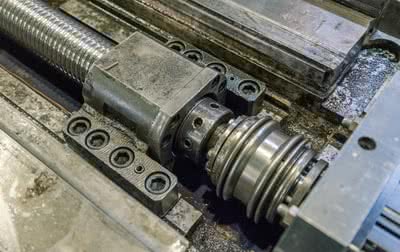

восстановление вкладышей ШВП — Новая сильфонная муфта на оси продольной подачи стола

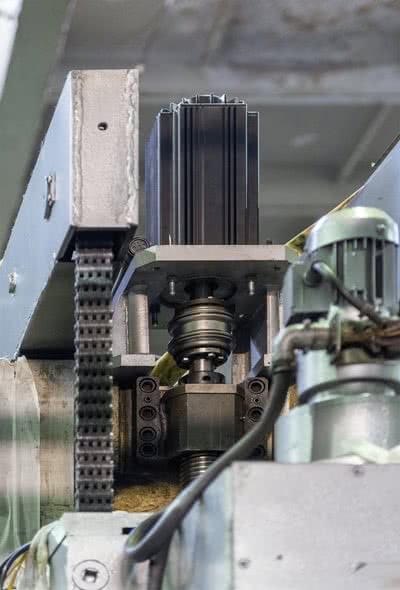

модернизация чпу фрезерных станков — Серводигатель оси вертикального перемещения шпидельной бабки

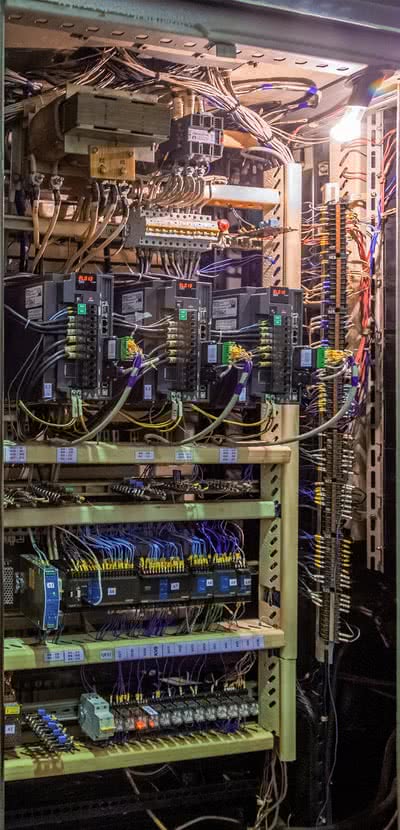

Восстановление работоспособности гидрооборуодования — Панель шкафа электроавтоматики с новыми сервоприводами и контроллером системы управления

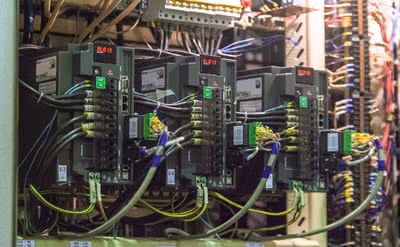

замена сервоприводов подач — Новые сервоприводы подач

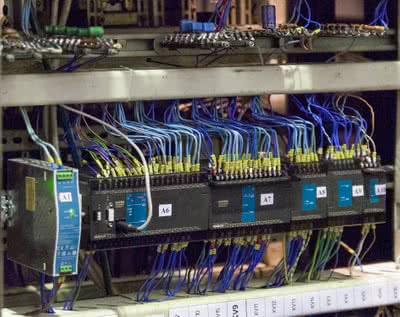

станок 65а60ф1 неисправности эпу1 привода фрезы — Новый контроллер станка 65А60Ф1-11 установленный взамен блоков матричной логики

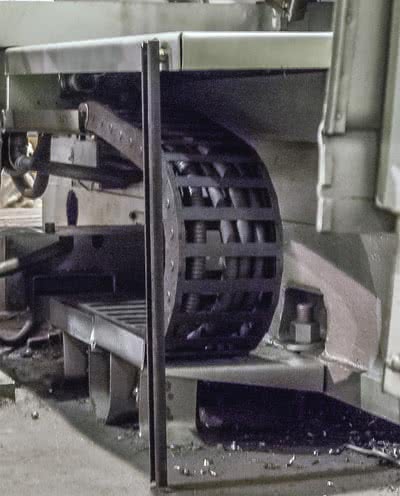

Сервоприводы подач станка 65А60Ф1-11 — Монтаж кабельной цепи на ось поперечного перемещения салазок

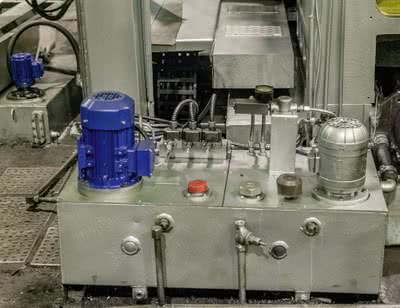

Ремонт гидростанции станка 65А60Ф1-11 — Гидростанция станка 65А60Ф1-11 после ремонта

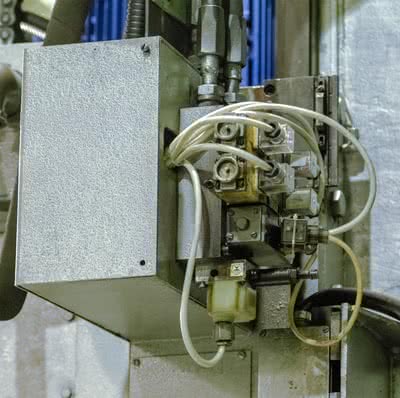

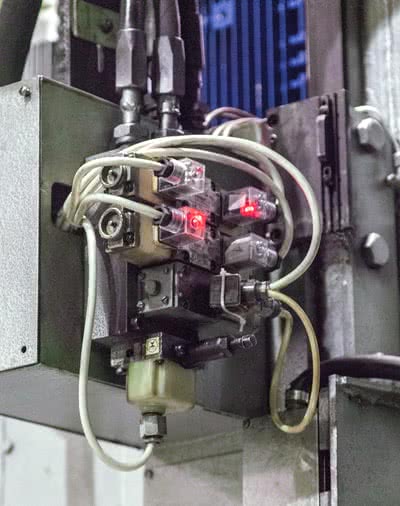

Замена гидрозолотников на новые — Гидрозолотники станка 65А60Ф1-11 после ремонта

65а90 — Работа гидрооборудования станка 65А60Ф1-11 после ремонта

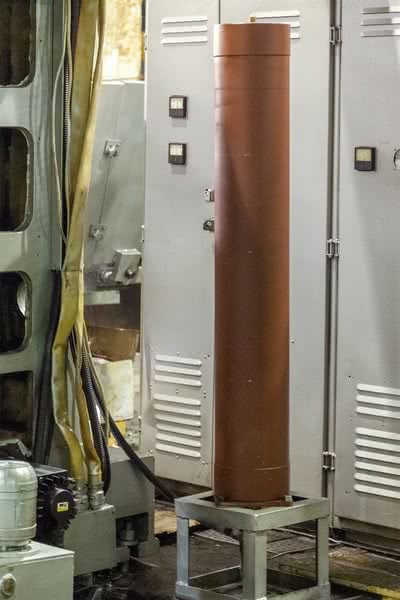

Ремонт гидрооборудования фрезерных станков — Гидропневмоаккумулятор станка 65А60Ф1-11 заменен на новый

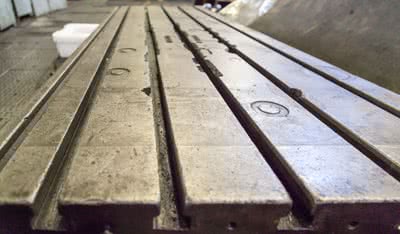

капитальный ремонт 65а90пмф4 — На столе имелись существенные сколы Т-пазов

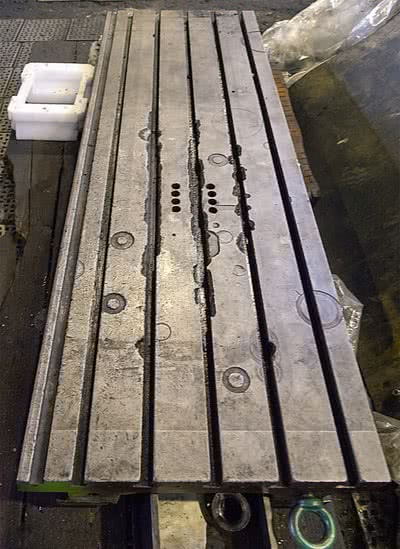

Дефекты Т-пазов стола фрезерного станка — Сколы Т-пазов на столе станка до ремонта

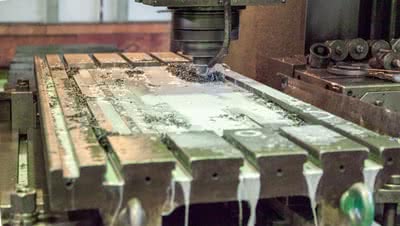

Восстановление Т-образных пазов — Фрезеровка пазов под новые Т-пазы

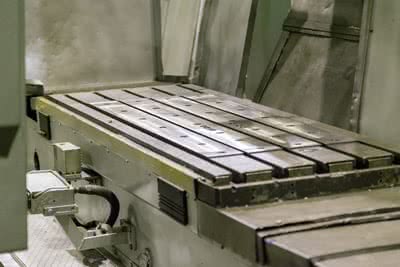

Фрезерный станок 65а90ф4 — Стол после ремонта и установки новых вставок Т-пазов

Ремонт и модернизация станка 65А60 фрезерного, 2019 г.

Вертикально-фрезерный станок 65А60Ф1−11 с крестовым столом и УЦИ предназначен для скоростного фрезерования деталей из чугуна, стали и цветных металлов в условиях индивидуального и серийного производства.

На станке производится фрезерование, сверление, зенкерование, развертывание и растачивание.

Работа выполнялась на объекте Заказчика и включала в себя:

Замену электроприводов постоянного тока на сервоприводы подач на осях «X», «Y», «Z».
Замену блоков матричной логики на контроллер с операторской панелью.
Разработку и внедрение программы обработки деталей по циклам в ручном, наладочном, полуавтоматическом и автоматическом режимах.
Изготовление и монтаж новой панели пульта управления.
Монтаж асинхронного электродвигателя главного движения.
Замену электрооборудования, контактной и пусковой аппаратуры включая кабельную продукцию.
Восстановление Т-пазов стола, фрезеровку канавок под вставки, изготовление и монтаж новых Т-пазов.
Ремонт гаек ШВП. Восстановление канавки шариков на внутренней поверхности вкладыша гайки для устранения заклинивания при перемещении.
Замену сильфонных муфт и подшипников крепления ШВП.
Модернизацию системы освещения.
Восстановление гидрооборудования. Восстановление трубных проводок, восстанвление герметичности соединительных узлов, замену резино-технических изделий.
Замену гидропневмоаккумулятора.
Восстановление герметичности узлов смазки в карманах стола.
Мойку и окраску станка.
Пусконаладочные и наладочно-сдаточные работы.
